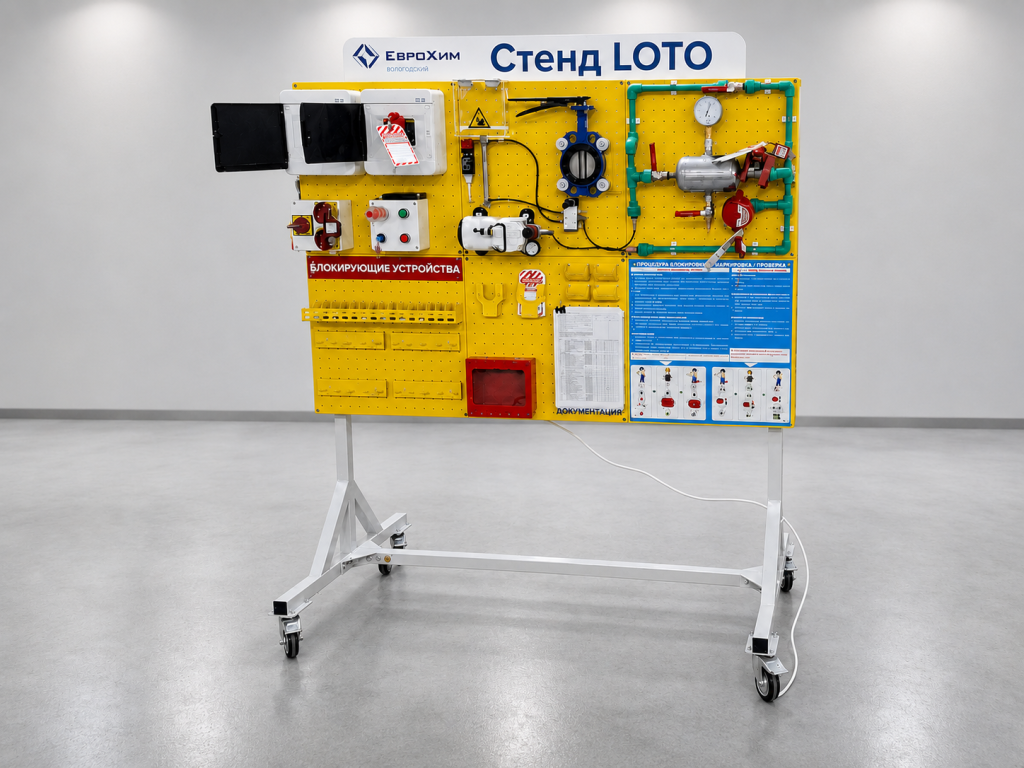

Новое комплексное решение в области охраны труда — учебный стенд-симулятор LOTO с блокирующими устройствами

Экспертиза и 10 лет лидерства в сфере LOTO

Разработка стандартов и положений системы LOTO, а также производство специализированных блокирующих устройств под торговой маркой ГАСЛОК является одним из стратегических направлений деятельности компании «ГАСЗНАК».

В 2026 году бренду ГАСЛОК исполнилось 10 лет. За это время компания зарекомендовала себя как надежный партнер для крупного бизнеса: специалистами «ГАСЗНАК» разработаны корпоративные стандарты и положения по внедрению системы LOTO для крупнейших федеральных компаний. Накопленный опыт позволяет успешно реализовывать проекты любой сложности в самых разных секторах экономики — от нефтегазовой и химической промышленности до машиностроения и пищевой отрасли.

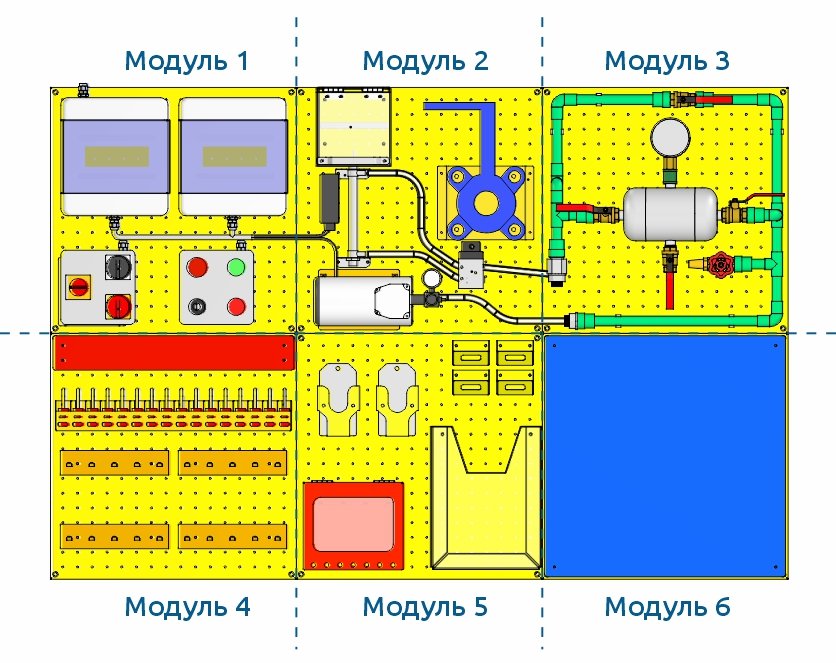

Архитектура стенда: 6 обучающих модулей

В основе концепции тренажерного стенда заложен гибкий модульный подход, открывающий возможность последовательного и осознанного освоения сотрудниками всех типов опасной энергии. Каждый модуль — это автономный тренировочный кластер, который позволяет выстраивать обучение от простых сценариев к сложным межсистемным взаимодействиям, формируя у персонала устойчивые навыки безопасного труд

Модуль 1: Электротехнический — практика управления электрическими рисками

Базовый, но наиболее ответственный модуль, предназначенный для отработки алгоритмов обесточивания, проверки отсутствия напряжения и работы с электрооборудованием. Выступает фундаментом для формирования безусловных рефлексов по электробезопасности.

Оснащение модуля:

• Электрические щитки (2 шт.): Оснащены выключателями дифференциального тока (25А 2Р 30мА Тип-А 230В), модульными контакторами (25А АС-1 4НО, катушка 230В) и автоматическими выключателями (IEK ВА88-33 3Р 32А 35кА).

• Распределительные коробки (151х151 мм, 2 шт.): Укомплектованы кнопками аварийной остановки (Compact D22 C7-ESTR-402), пусковыми элементами (КМЕ4622мЛ-24В IP65 зеленая 660В и красная 690В), кулачковыми и 3-полюсными переключатели (OptiSwitch), аварийными выключатели (12А), а также переключатели с ключом на 2 положения (ANDELI XB2-BG21).

• Дополнительно: Комплект монтажных пластин для распредкоробок (2 шт.) и кабельные вводы (от 5 шт.).

Модуль 2: Пневматический — работа с энергией сжатого воздуха

Обучающий комплекс для отработки корректного отключения пневмосистем, перекрытия магистралей и контролируемого сброса остаточного давления, которое часто остается скрытой угрозой после штатной остановки.

• Мини компрессор для создания рабочего давления.

• Запорный штурвал, имитирующий реальную арматуру трубопроводов.

• Пневматический мини цилиндр (ход поршня 120 мм) с комплектом крепежных пластин и уголков.

• Транспортировочный кейс с рукояткой для компактного хранения пневматических компонентов.

Модуль 3: Гидравлика и давление — имитация сложных трубопроводных систем

Моделирует работу разветвленных промышленных узлов, позволяя отработать блокировку запорной арматуры, визуальный контроль давления и управление потоками рабочих сред.

• Трубный стенд с шаровыми кранами и расширительным баком для контроля давления.

• Манометр для наглядной индикации уровня давления и проверки полноты сброса.

• Поворотный затвор с основным и ответным монтажными комплектами.

• Ручной распределитель с фиксацией положения (4H310-10, 5/2-3/8).

• Интегрированное реле OMRON и дверной защитный концевой выключатель для тренировки блокировок управляющих цепей.

• Прозрачные трубки для визуализации движения сред.

Модуль 4: LOTO-станция — организация хранения и учета

Специализированная станция на рабочем месте для централизованного и эргономичного размещения парка блокирующих устройств и замков непосредственно в зоне проведения работ.

Обеспечивает дисциплину выдачи и возврата средств индивидуальной защиты

• Места для размещения замков безопасности в количестве 16 штук.

• Крючки для размещения части замков и блокирующих устройств.

Модуль 5: Групповая блокировка и документационное сопровождение

• Два лотка для размещения информационных бирок.

• Четыре места для хранения компактных блокираторов электрического риска.

• Прозрачный карман формата А4 для размещения нарядов-допусков, инструкций и схем.

• Закрывающийся бокс для организации групповой блокировки (хранения ключей и блокираторов).

Модуль 6: Методологический — цифровая навигация по энергии

Карта блокирования опасных источников энергии. Служит наглядным пособием для изучения алгоритмов, схем и последовательностей действий при сложных комбинированных блокировка

Видео загружено на наш канал:

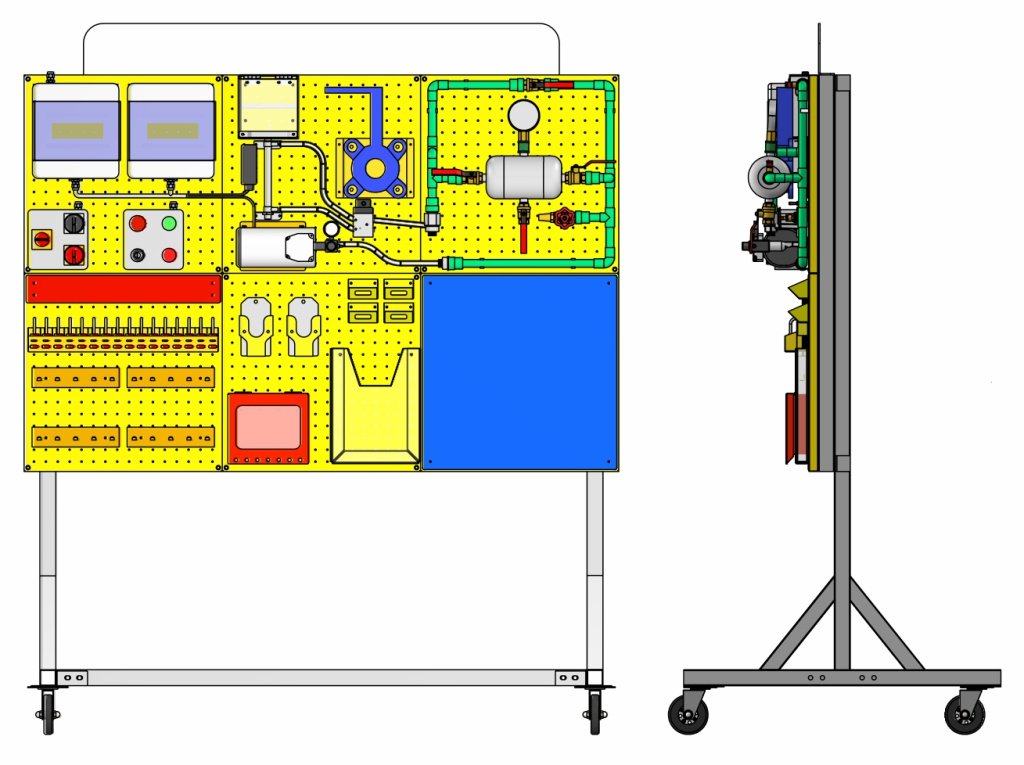

Технические параметры и конструктивное исполнение

Стенд представляет собой мобильную, быстро сборную конструкцию со встроенными действующими системами, обеспечивающую полное погружение в рабочий процесс.

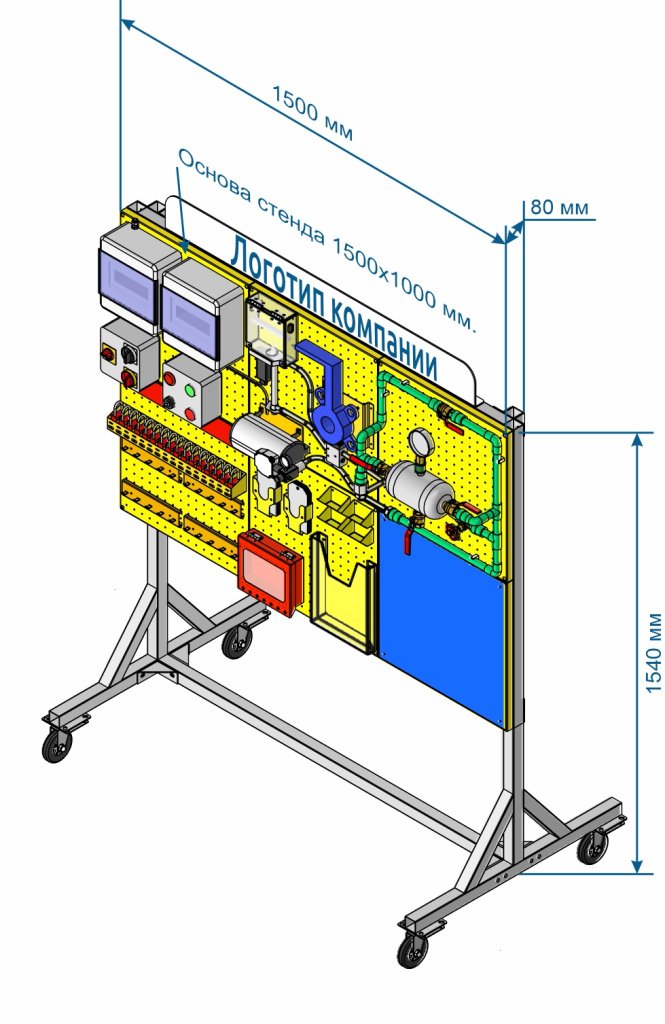

• Общие габариты: 1500х1790х800 мм.

• Каркас: Основание 1500х1000 мм на усиленной раме, вертикальные стойки 800х1790 мм с роликовыми колесными опорами, верхняя поперечная перекладина 1340 мм.

Сборка: Выполняется на резьбовых болтовых соединениях (фиксация фриза - болты М6х20, крепление крючков - винты М4х30), что обеспечивает исключительную жесткость и виброустойчивость.
Монтаж информационных табличек и боксов - на вытяжные заклепки 4х12 мм.

Комплектация стенда блокирующими устройствами

Стенд поставляется полностью укомплектованный сертифицированными устройствами торговой марки ГАСЛОК:

Замки и групповые множители:

• Замки безопасности GL-8521-KD ГАСЛОК (АБС-пластик, стальная дужка 6x38 мм) — 16 шт.

• Замковые множители Гаслок-8313 (нейлон) — 6 шт.

• Замковые множители Гаслок-8314 (алюминий с нейлоновым покрытием) — 6 шт.

Блокираторы автоматических выключателей:

• Блокираторы миниавтоматов Гаслок-D01 (стеклонейлон, POS) — 2 шт.

• Блокираторы флажковых автоматов Гаслок-D11 — 2 шт.

• Миниатюрный блокиратор Гаслок-D2394 — 1 шт.

• Блокиратор выключателя электроавтоматов GL-E22 — 1 шт.

Блокираторы кнопок и пускателей:

• Блокираторы пусковых кнопок Гаслок-8131 — 3 шт.

• Блокираторы кнопок Гаслок-8133 (оргстекло) — 2 шт.

• Блокиратор пусковых кнопок Гаслок-8137 — 1 шт.

Блокираторы запорной арматуры и тросовые системы:

• Накладные блокираторы шарового вентиля Гаслок-8210 — 2 шт.

• Блокираторы клапана «бабочка» Гаслок-S3920 — 2 шт.

• Блокиратор вентилей баллонов Гаслок-Q31 — 1 шт.

• Тросовые блокираторы Гаслок-S806 (1,8 м) — 2 шт.

Средства информирования:

• Информационные двухсторонние бирки «Не включать — работают люди» — 16 шт.
