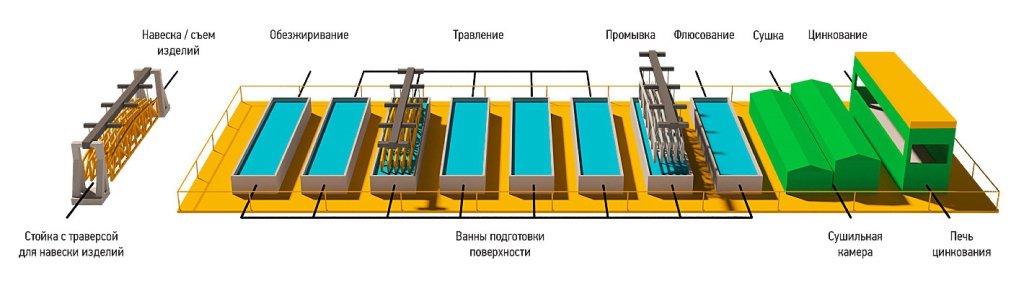

Назначение горячего цинкования металла

Горячее цинкование — это технологический процесс нанесения защитного покрытия путем погружения металла в расплавленный цинк. Это один из самых надежных методов защиты черных металлов, обеспечивающий следующие преимущества:

• Двойная защита от коррозии: Цинк создает плотный физический барьер, изолирующий сталь от влаги и кислорода. Дополнительно действует принцип электрохимической (катодной) защиты: при случайном повреждении или царапине цинк окисляется первым, «жертвуя» собой и предотвращая появление ржавчины на оголенном участке стали.
• Исключительная долговечность: Срок службы горячеоцинкованных конструкций на открытом воздухе может достигать 50 лет и более без необходимости обновления защитного слоя, что делает метод незаменимым для инфраструктуры в агрессивных средах.
• Высокая механическая стойкость: В процессе обработки происходит диффузия цинка в железо, образуя прочные интерметаллидные слои. Такое покрытие обладает отличной устойчивостью к ударам, трению и истиранию, что критически важно при транспортировке, монтаже и эксплуатации.
• Равномерность покрытия сложных поверхностей: Технология позволяет полностью покрыть цинком изделия любой геометрической формы, включая труднодоступные места, внутренние углы, кромки и полости, которые невозможно качественно защитить при помощи покраски.
• Экономическая эффективность: Несмотря на более высокие первоначальные затраты по сравнению с холодным цинкованием или покраской, метод полностью окупается за счет многократного увеличения срока службы и отсутствия затрат на регулярное техническое обслуживание.

Технология процесса по ГОСТ 14918-2020 (для листового проката)

Важное уточнение: для тонколистовой стали процесс отличается от цинкования готовых штучных изделий (например, столбов). ГОСТ 14918-2020 регламентирует производство листового проката методом непрерывного горячего цинкования. В данном случае используется не просто «ванна» в бытовом понимании, а специализированная плавильная емкость (цинковая ванна) в составе агрегата непрерывного действия. Стальная лента проходит через это оборудование в постоянном движении.

Процесс включает следующие строгие этапы:

1. Размотка и химическая очистка: Стальная лента разматывается из рулона и последовательно проходит через модули для обезжиривания, травления (удаления окалины) и тщательной промывки водой.
2. Отжиг в восстановительной атмосфере: Лист нагревается в герметичной печи с контролируемой атмосферой (смесь водорода и азота). Это удаляет остатки оксидов, восстанавливает поверхность металла и придает ему необходимую пластичность.
3. Горячее цинкование: Лента проходит через специализированную технологическую ванну с расплавленным цинком (температура около 450–460 °C). На поверхности происходит химическая реакция, формирующая прочный сплав железа и цинка.
4. Регулирование толщины покрытия: Сразу после выхода из цинковой ванны излишки расплавленного металла сдуваются мощными струями воздуха или газа через систему так называемых «воздушных ножей». Это ключевой этап для обеспечения точной и равномерной толщины слоя по всей ширине движущегося листа.
5. Охлаждение, пассивация и смазка: Лист охлаждается, затем на его поверхность наносится пассивирующий состав и тонкий слой защитного масла. Это предотвращает образование «белой ржавчины» (продуктов окисления самого цинка) при хранении и транспортировке.

Требования к тонколистовой стали толщиной 0,5–2 мм по ГОСТ 14918-2020

Для тонколистового проката в указанном диапазоне толщин стандарт устанавливает следующие ключевые требования:

• Материал основы: Используется низкоуглеродистая сталь качественного или обыкновенного качества (например, марки 08пс, 08кп, Ст3), обладающая хорошей штампуемостью и свариваемостью.
• Классификация покрытия: Современный ГОСТ 14918-2020 классифицирует покрытие по массе цинка на единицу площади. Обозначение включает букву Z (или Ц) и число, указывающее граммы цинка на квадратный метр (суммарно с двух сторон), например: Z100, Z140, Z275.
• Соответствие «1-му классу»: В отраслевой практике под «1-м классом цинкования» (высшей категорией защиты) понимается масса покрытия на уровне Z275 (275 г/м² суммарно). Это обеспечивает толщину цинкового слоя примерно 20 мкм с каждой стороны (или до 40–60 мкм суммарно в зависимости от метода измерения), что гарантирует максимальную стойкость к экстремальным климатическим воздействиям.
• Точность размеров: Для толщин 0,5–2,0 мм стандарт устанавливает строгие предельные отклонения по толщине (обычно в пределах ±0,05–0,12 мм в зависимости от нормальной или повышенной точности прокатки).
• Качество поверхности: Покрытие должно быть сплошным, без трещин, отслоений, пузырей и непрокрытых участков. Допускаются лишь незначительные дефекты, не нарушающие целостность защитного слоя, что особенно важно для последующей штамповки и формовки изделий.

Применение в продукции компании ГАСЗНАК

Основы дорожных знаков от компании ГАСЗНАК изготавливаются из оцинкованного металла толщиной 0,8–1,0 мм, который полностью соответствует первому классу цинкования по ГОСТ 14918-2020.



Использование листового проката с высшей категорией защиты (уровень Z275) не является случайным. Дорожные знаки эксплуатируются в условиях постоянного воздействия атмосферных осадков, перепадов температур, ультрафиолета и агрессивных дорожных реагентов.



Применение металла с 1-м классом цинкования обеспечивает гарантированную защиту от сквозной коррозии на десятилетия, сохранение геометрической целостности основы знака и значительное снижение эксплуатационных расходов на замену дорожных конструкций.
